В этой статье мы расскажем, зачем нужен диодный мост, как распознать его неисправность, проверить мультиметром и заменить, не меняя весь генератор. А специалисты «АГС» сделают это за час с гарантией.
🔌 Что такое диодный мост и зачем он нужен?

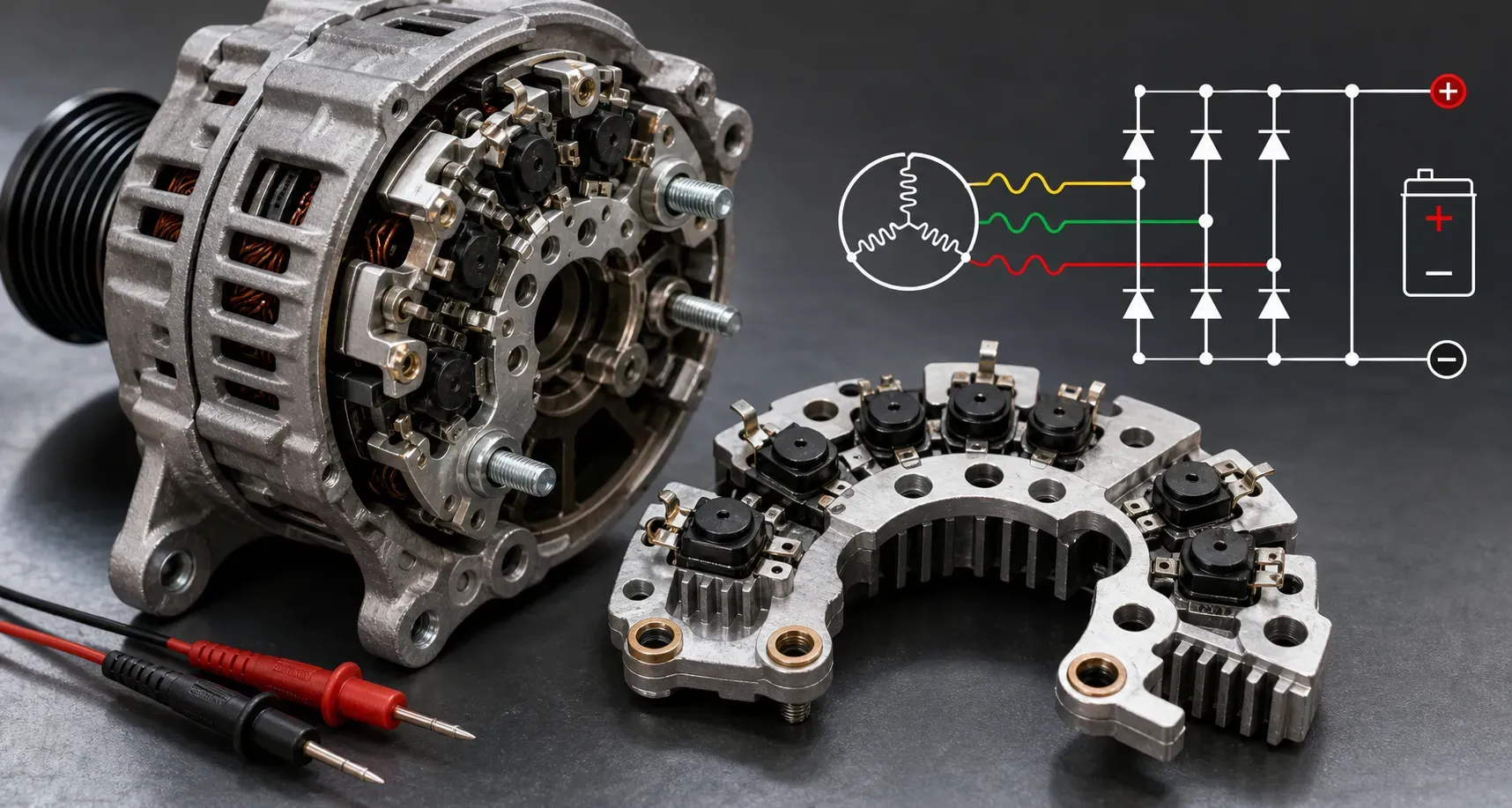

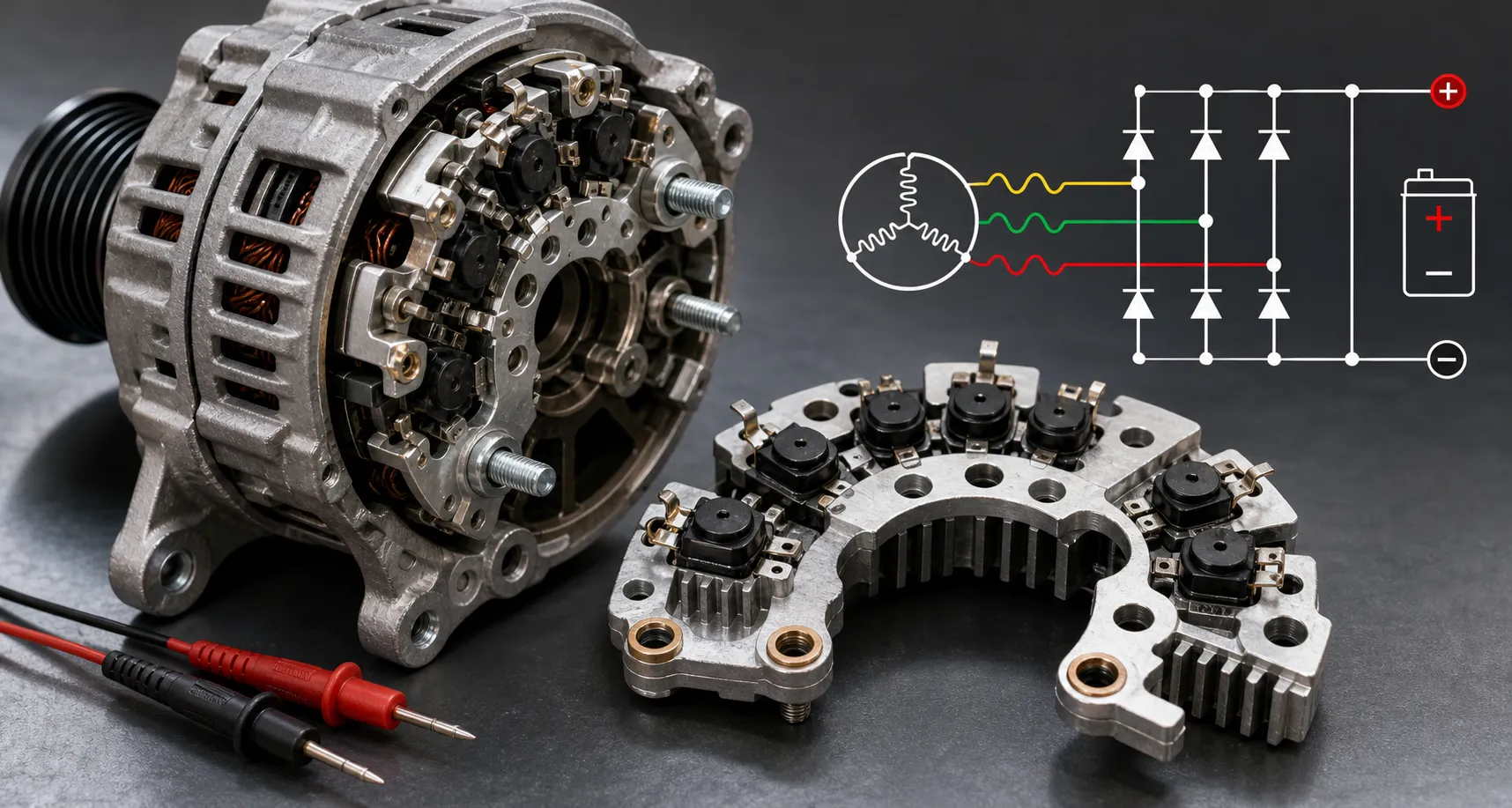

Диодный мост (выпрямительный блок) — это набор полупроводниковых диодов, смонтированных на алюминиевых пластинах-радиаторах. В стандартном генераторе используются шесть диодов (три «плюсовых» и три «минусовых»), которые выпрямляют три фазы переменного тока. На выходе получается постоянное напряжение для зарядки АКБ и питания электроники.
Дополнительно в мост могут быть встроены: защитные диоды для подавления скачков и добавочные диоды для питания обмотки возбуждения.
Без диодного моста генератор бесполезен. Именно он обеспечивает стабильность и полярность напряжения.
🚨 Симптомы неисправного диодного моста
| Симптом | Что происходит | Почему так |
|---|---|---|
| Аккумулятор разряжается за ночь | Утром машина не заводится или еле крутит стартер. | Пробитый диод создаёт обратный ток: АКБ разряжается через обмотку статора на массу. |
| Напряжение на заведённом двигателе ниже 13 В | Генератор недозаряжает. | Один или несколько диодов не пропускают полуволну, падает выпрямленное напряжение. |
| Сильная пульсация напряжения (мигают фары, прыгает стрелка) | Свет фар и лампочек неравномерный, электроника работает с перебоями. | Диодный мост пропускает переменную составляющую (фон). |
| Напряжение выше 15–16 В | Перезаряд, АКБ кипит, лампочки перегорают. | Редко, возможно при обрыве одного из диодов и неправильной работе регулятора. |
| Генератор сильно греется после работы | Корпус горячий, иногда запах горелой проводки. | Пробитый диод вызывает токи короткого замыкания внутри генератора. |
| Постоянно горит лампа зарядки (иконка АКБ) | Сигнал на панели не гаснет после запуска. | Нарушение выпрямления, слабый ток заряда. |
🔍 Как проверить диодный мост (мультиметром и без)
Способ 1. Быстрая проверка на автомобиле (без снятия генератора)
- Заведите двигатель, включите нагрузку (фары, обогрев). Если напряжение падает ниже 13 В — возможна неисправность моста, но также может быть в щётках или регуляторе.
- Переведите мультиметр в режим измерения переменного напряжения (~V) и подключите к клеммам АКБ (двигатель работает, средние обороты). Норма: не более 0,1–0,3 В переменки. Если >0,5 В — диодный мост пробит или один диод «отвалился».
Способ 2. Проверка снятого диодного моста (режим диодов)
- Отключите диодный мост от генератора.
- Установите мультиметр в режим проверки диодов (символ диода, обычно с писком).
- Проверьте каждый диод в прямом и обратном направлении. Прямое: красный щуп на анод, чёрный на катод — показывает падение 0,3–0,7 В. Обратное: показывает бесконечность (1 или OL).
- Если в обоих направлениях «0» — диод пробит. Если бесконечность — обрыв.
Неисправность хотя бы одного диода требует замены всего моста — отдельные диоды не меняют из-за плохой надёжности.
🛠️ Что делать: ремонт или замена генератора?
Вариант 1. Замена диодного моста (рекомендуется)
Плюсы: дёшево (мост 1500–4000 руб.), работа около часа, генератор остаётся «родным».
Минусы: нужно точно подобрать мост для вашего генератора.
Вариант 2. Замена генератора в сборе
Плюсы: новые щётки, регулятор, подшипники.
Минусы: дорого (от 12000 руб.), часто неоправданно.
Вариант 3. Пайка отдельных диодов (не рекомендуем)
Надёжность низкая, быстро выходит из строя. Лучше заменить мост целиком.
Итог: при подозрении на диодный мост приезжайте на диагностику. В «АГС» за 15 минут проверим генератор под нагрузкой и скажем точно.
Комментирует главный инженер сервиса «АГС» Сергей Ковалёв:
«Диодный мост — одна из самых недооценённых, но критичных деталей. Бывает, клиент жалуется: "поменял аккумулятор, через неделю опять сдох". Приезжает на диагностику, а у нас на осциллографе видно — на клеммах АКБ переменное напряжение 1,5 В. Это диодный мост пробит. Меняем мост за час — и проблема уходит. Не нужно покупать новый генератор, если остальное в порядке. Замена моста в три-четыре раза дешевле. Приезжайте, мы проверим бесплатно».
🏆 Почему «АГС» — лучшее место для диагностики и замены диодного моста?
- Бесплатная диагностика — измерим напряжение, пульсации, проверим диоды за 15 минут.
- Диодные мосты в наличии — для Bosch, Valeo, Denso, Mitsubishi, Hitachi, китайских и корейских авто.
- Работаем с любыми иномарками — от Toyota и BMW до Geely и Chery.
- Не навязываем лишнего — если можно заменить только мост, не будем уговаривать на новый генератор.
🔧 Приезжайте на бесплатную диагностику
Подозреваете, что диодный мост пробит? Не ждите, пока генератор полностью выйдет из строя. Приезжайте в любой из 7 центров «АГС» в Москве и области. За 15 минут бесплатно проверим и заменим мост за 1 час с гарантией.
Записаться на бесплатную диагностикуРаботаем ежедневно. Без очередей.
❓ Часто задаваемые вопросы о диодном мосте
Информация основана на реальном опыте сервисных центров «АГС» и актуальна на май 2026 года.
